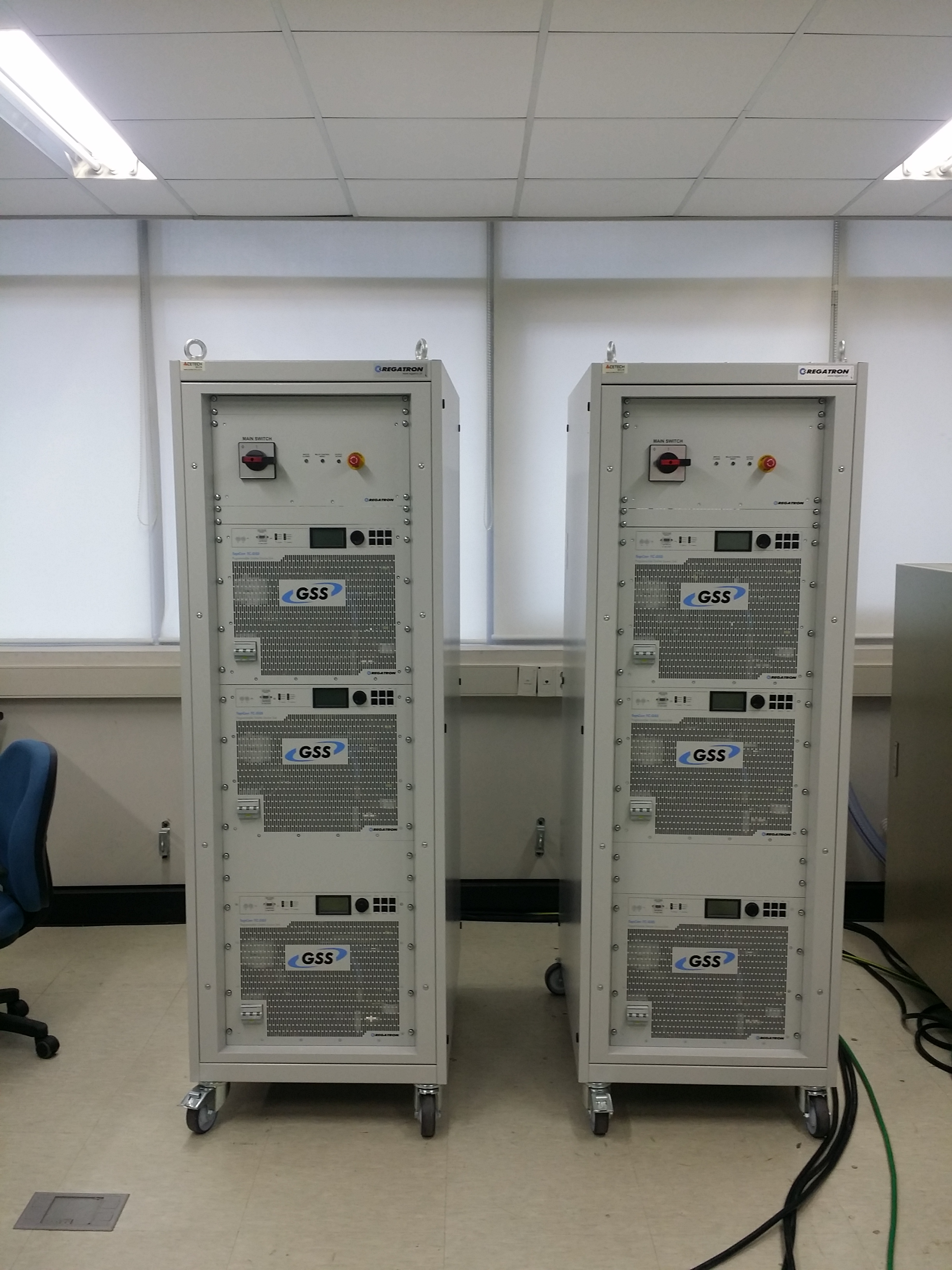

LVDC 전원계통 모의장치
  • 주요용도
  • 1500V DC 전원계통모의
  • LVDC 전원계통 및 태양광 발전 모듈과 같은 전원 모의시험에 활용
  • 사양
  • 출력전압 : 0 ~ 500 Vac (96 kW, +240 A)
    10 ~ 1000 Vac (64 kW, ±80 A)
    0 ~ 1500 Vac (96 kW, ±80 A)
  • Power : +96 kW(1500 V Range 1CH))
    +32 kW(500 V Range 3CH)
  • 전류 과도응답시간 : 2ms이내
  • 계통 전력 회생 가능
  • 시스템보호 : 과전압, 과전류, short circuit protecion

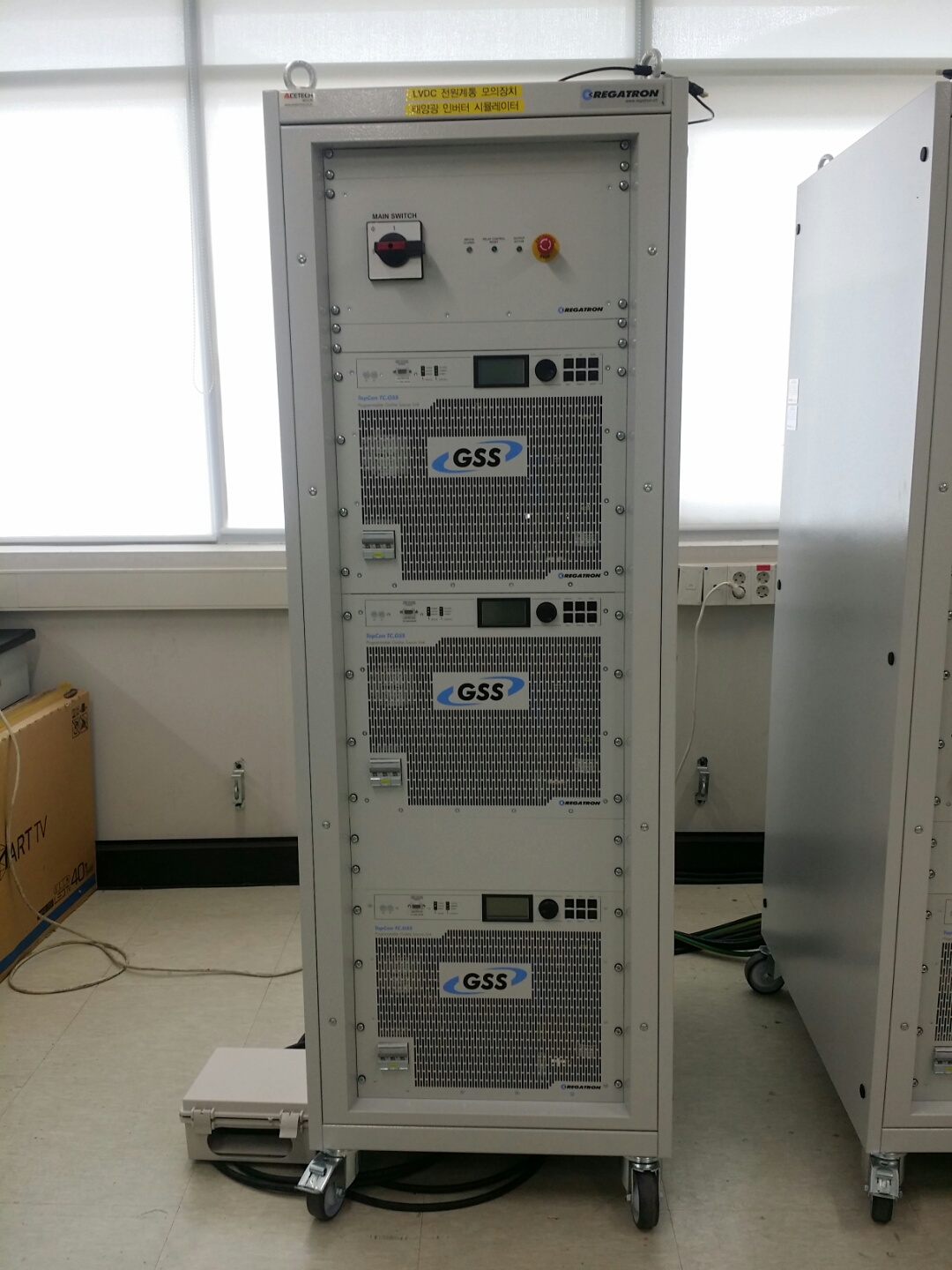

양방향 LVDC 부하 모의장치
  • 주요용도
  • 1500V DC 부하모의
  • 모터 인버터, DC-DC컨버터 등의 모의부하 활용가능
  • 배터리/ 충방전 및 배터리 특성 모의시험 활용
  • 사양
  • 출력전압 : 0 ~ 500Vdc (96kW, ±240A)
    0 ~ 1000Vdc (64kW, ±80A)
    0 ~ 1500Vdc (96kW, ±80A)
  • Power : ±96kW(1500V Range 1CH)
    ±32kW(500V Range 3CH)
  • 전류 과도응답시간: 2ms이내
  • 계통 전력 회생 가능
  • 과전류, 과전압, 단락 등 보호장치

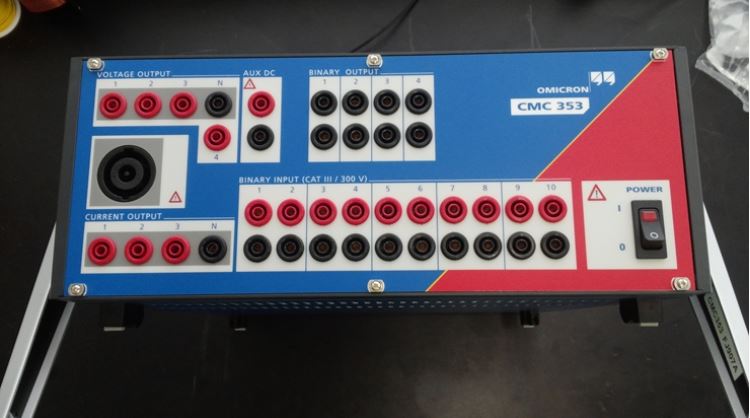

IED 시뮬레이터
  • 주요용도
  • 전압 전류 정밀출력
  • 전원계통의 사고모의를 통해 전력계전기의 성능 및 사고대책 시험
  • 전력분배를 위한 측정값 기록장치, 경보시스템, 장애통보 시스템
  • 전기적 시험을 위한 장비 및 시스템의 안전성 시험
  • 전기 설비에 대한 보호장치의 시험
  • 사양
  • 전류 발생기
    - 설정 범위 : 3상 AC:32A / 1상 AC : 32A / DC : +- 90A
    - Power : 3상 430VA(25A) / 1상 870VA(25A) / DC 700W(+- 40A)
    - 정확도 : 0.05% 미만
    - THD : 0.05% 미만
  • 전압 발생기
    - 설정범위 : 4상 AC : 300V / 3상 AC:300V / 1상 AC : 600V / DC : +- 300V
    - Power : 4상 75VA(300V) / 3상 100VA(300V)
    1상 200VA(300V) /DC 420W(300V)
    - 정확도 : 0.03% 미만
    - THD : 0.015% 미만

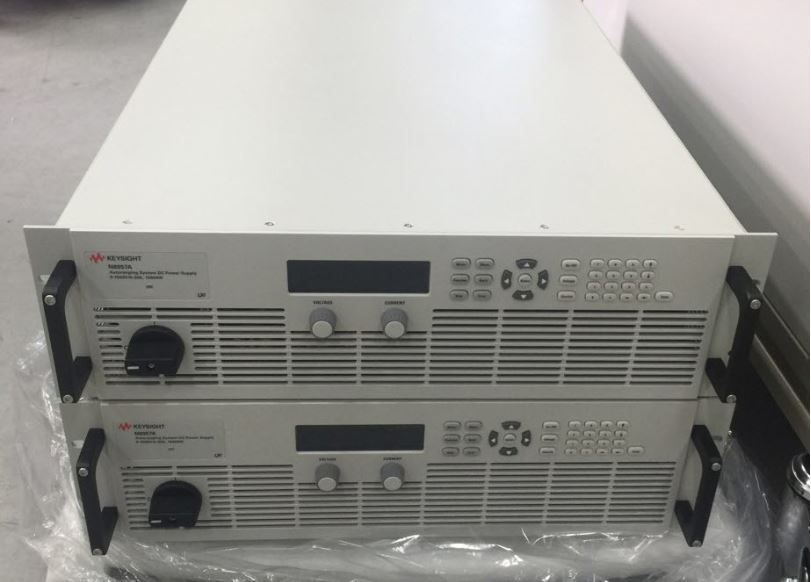

자동범위조절 직류전원 공급장치
  • 주요용도
  • 1500 Vdc 30W
  • 30kW 최대출력, 자동범위조정 출력
  • 출력 전압, 전류측정 및 디스플레이
  • 사양
  • 입력 : 전압 : 3상, 400 VAC / 주파수 : 45 ~ 65 Hz
  • 출력
    - Voltage : 0 ~ 1500V (>2% of rated voltage)
    - Current : 0 ~ 60A (>1% of rated current)
    - Power : 30kW
  • 프로그래밍 정확도 : 전압: 0.1% 풀 스케일 / 전류: 0.2% 풀 스케일
